سلف (Self) یا القاگر چیست؟(Inductor)

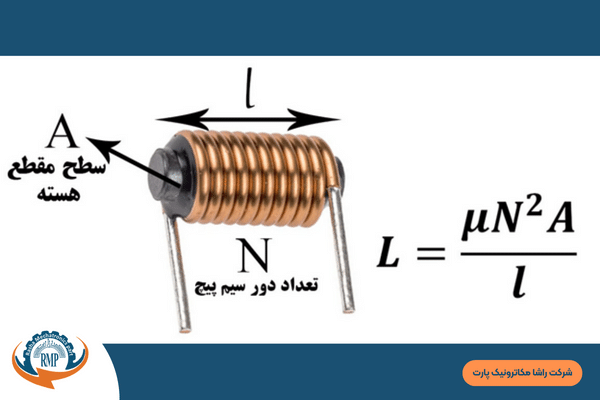

سلف یا القاگر، یک عنصر الکترونیکی است که در مقابل تغییرات جریان الکتریکی یا نیروی الکترومغناطیسی عمل می‌کند. این عنصر از یک مفتول (یا چندین مفتول) از سیم فلزی تشکیل شده است که اغلب روی یک محور مشترک قرار گرفته‌اند. ظرفیت آن بر حسب هنری h بیان می‌شود. هرچه تعداد دور سیچ‌پیچ بیشتر باشد مقدار ظرفیت سلف نیز بیشتر است.
کاربرد سلف چیست؟
ویژگی اصلی سلف، این است که اثر الکترومغناطیسی که در جریان الکتریکی ایجاد می‌شود، با تغییر جریان (بر اساس قانون القای فارادی) می‌تواند نیروی الکترومغناطیسی را به دور یا به خود بیافزاید. این ویژگی به عنوان "القاگر" شناخته می‌شود.
خواص سلف شامل مقاومت الکتریکی (مقاومتی که جریان جلبه‌ای باعث افت ولتاژ در سلف می‌شود) و همچنین انرژی ذخیره‌شده در میدان مغناطیسی (که در هنگام تغییر جریان الکتریکی ایجاد می‌شود) می‌شود. این انرژی ذخیره‌شده می‌تواند در ادامه برای انجام کارهای مفید مانند تغذیه یک سیستم الکترونیکی به کار رود.
برای آشنایی بیشتر با ابزار های الکترونیک مانند اسلیکوپ مقاله قرار گرفته در سایت با همین موضوع اسیلوکوپ چیست را مطالعه فرمایید.

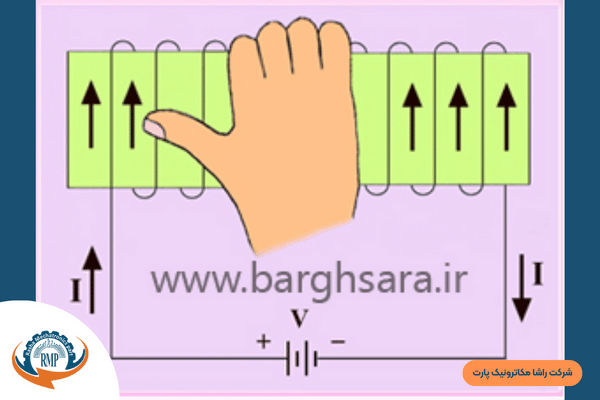

به طور کلی می‌توان گفت که در مقابل تغییرات ناگهانی جریان مقاومت می‌کند و اجازه نمی‌دهد این تغییرات منتقل شوند. بر این اساس می‌تواند جلوی تغییرات ولتاژ را هم بگیرد. مطابق قانون دست راست با عبور جریان از یک سلف یک میدان مغناطیسی به وجود می‌آید که باعث انتشار یک جریان القایی در سیم می‌شود. جهت میدان با جهت انگشت شست همسو خواهد بود.
کاربرد سلف در مدارات الکترونیکی
سلف‌ها (یا القاگرها) در علم و صنعت از دستگاه‌های اساسی و حیاتی به حساب می‌آیند و در موارد مختلفی برای انتقال و ذخیره‌سازی انرژی الکتریکی و همچنین تغییر مشخصات جریان الکتریکی استفاده می‌شوند. کاربرد سلف در مدارات الکترونیکی بسیار گسترده و حیاتی است که از آنها می توان به موارد زیر اشاره کرد.
بیشتر بخوانید: رزبری پای چیست ؟
- تنظیم جریان: سلف‌ها به خوبی برای تنظیم جریان در مدارهای الکتریکی استفاده می‌شوند. این تنظیم ممکن است به صورت فیلترهای LC در مدارهای فرکانس‌های بالا (به عنوان فیلترهای پایین گذر) یا به عنوان بخشی از منابع تغذیه (با تنظیم ولتاژ) باشد.

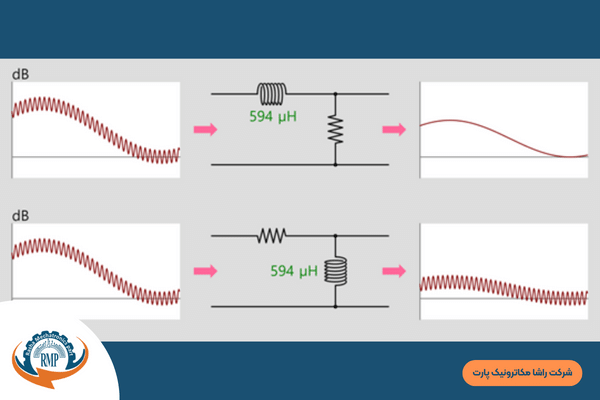

فیلترهای فرکانسی: سلف‌ها به عنوان بخشی از فیلترهای فرکانسی در مدارات الکترونیکی به کار می‌روند. آنها برای عبور یا عدم عبور از فرکانس‌های خاص مورد استفاده قرار می‌گیرند.
- انتقال انرژی: سلف‌ها می‌توانند به عنوان قطعات اصلی در تبدیل‌های انرژی الکتریکی به کار روند. برای مثال، در تغییراتی که در زمان تغییر تغذیه‌ای در تراکم مغناطیسی ایجاد می‌شود، می‌توان از سلف به عنوان یک تبدیل‌کننده انرژی استفاده کرد.
- تثبیت ولتاژ: در برخی از مدارات تغذیه، سلف‌ها به عنوان بخشی از تثبیت‌کننده‌های ولتاژ مورد استفاده قرار می‌گیرند تا ولتاژ خروجی را ثابت نگه دارند.
- ذخیره انرژی: سلف‌ها می‌توانند انرژی الکتریکی را در میدان مغناطیسی ذخیره کنند و سپس این انرژی را در زمانی که نیاز باشد، به مدار بازگردانند. این خاصیت در برخی از سیستم‌های تغذیه پشتیبانی از باتری (UPS) به کار می‌رود.
- سیستم‌های RFID: سلف‌ها نقش مهمی در تگ‌های RFID (Radio-Frequency Identification) دارند. آنها به عنوان قسمتی از آنتن تگ و برای دریافت انرژی از خواننده (Reader) و انتقال اطلاعات به آن واحد مورد استفاده قرار می‌گیرند.
- تولید میدان مغناطیسی: سلف‌ها برای تولید میدان مغناطیسی در سنسورها و دستگاه‌های مخابراتی نیز استفاده می‌شوند.
این فقط چندین مورد از کاربردهای سلف‌ها هستند و در عمل ممکن است در زمینه‌های مختلف دیگر نیز به کار روند.
بیشتر بخوانید: تعمیرات درایو در شرکت راشا مکاترونیک

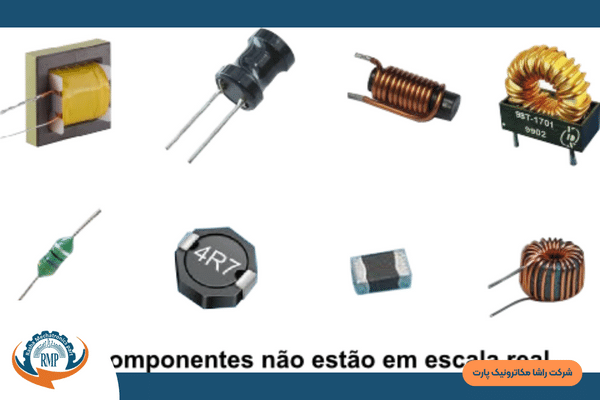

انواع سلف
سلف‌ها در شکل‌های مختلفی ساخته می‌شوند. از نوع مقاوتی آن گرفته تا سیم‌پیچ دور یک هسته آهنی.

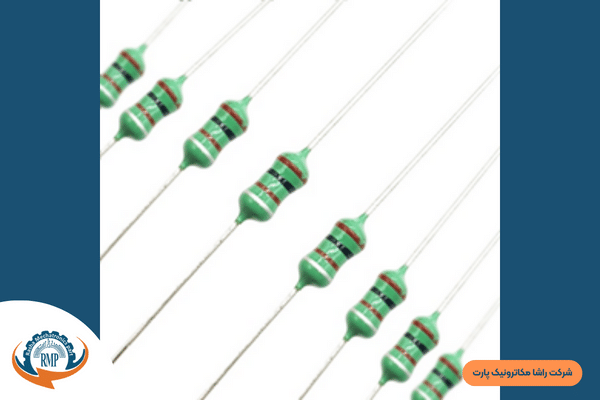

سلف مقاومتی چیست
سلف مقاومتی (Resistor Inductor) یک نوع سلف (القاگر) است که همزمان با عناصر مقاومتی و القایی (مغناطیسی) عمل می‌کند. در واقع، این نوع سلف دارای هسته‌ای است که می‌تواند ویژگی‌های القایی را به خوبی تعدیل کرده و همزمان با افزایش مقاومت الکتریکی ایجاد شود.
سلف مقاومتی معمولاً شامل یک هسته فلزی (فریت) است که می‌تواند مغناطیسی شود. این هسته باعث افزایش نرخ القاگر می‌شود و در نتیجه مقاومت به نسبت به سلف‌های معمولی که بدون هسته هستند، افزایش می‌یابد.
کاربردهای اصلی سلف مقاومتی عبارتند از:
- فیلترهای ضد نویز: در برخی از مدارها، سلف مقاومتی به عنوان یک عنصر فیلتر برای حذف نویزهای الکترومغناطیسی (EMI) و رادیو فرکانسی (RFI) مورد استفاده قرار می‌گیرد.
- تثبیت ولتاژ: در مدارهای تغذیه و ولتاژ پایین، این نوع سلف می‌تواند به عنوان یک تثبیت‌کننده ولتاژ عمل کند.
- منابع تغذیه سوئیچینگ: در منبع تغذیه سوئیچینگ، سلف مقاومتی برای انرژی ذخیره‌سازی و تحویل به مدارهای الکترونیکی مورد استفاده قرار می‌گیرد.
مدارهای تصحیحی پاور: در برخی از مدارهای تغذیه، این نوع سلف برای تصحیح جریان و ولتاژ استفاده می‌شود.
سلف مقاومتی به دلیل ترکیب مقاومت و القاگری در یک عنصر، می‌تواند در مداراتی که به هر دو این خواص نیاز دارند، کاربرد داشته باشد.
بیشتر بخوانید: تعمیرات برد مخابراتی چیست؟
جمع‌بندی
در این مقاله ضمن پاسخ به سوال القاگر چیست به کاربردهای سلف پرداخته و کاربرد سلف در مدارات الکترونیکی را بیان کردیم. همچنین با سلف مقاومتی آشنا و کاربر آن را نیز اموختیم.
