پس از توضیح در رابطه با اینکه دستگاه ماینر s9j چیست به توضیح در رابطه با تعمیر کنترل برد این مدل از ماینر میپردازیم پس با ما همراه باشید.

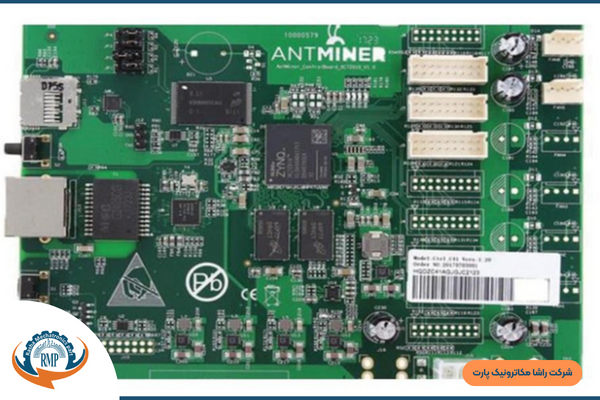

کنترل برد S9j ماینر از مهمترین بخش‌های سخت‌افزاری دستگاه‌های ماینینگ می‌باشد وظیفه‌ی آن هدایت کل سیستم است به این صورت که بین هش بردها هماهنگی ایجاد می‌کند و به ماینر دستور می‌دهد که در هر لحظه چه کارهایی انجام دهد همچنین انتقال دیتا خروجی و محاسبه شده توسط آنها را بر عهده دارد
یکی از اساسی‌ترین بخش های آموزش تعمیر ماینر S9j تعمیر کنترل برد S9j آن است. در صورت خرابی کنترل برد S9j دستگاه ماینر عملا غیر قابل استفاده می‌شود اما اکثر مشکلات کنترل برد S9j قابل تعمیر هستند.

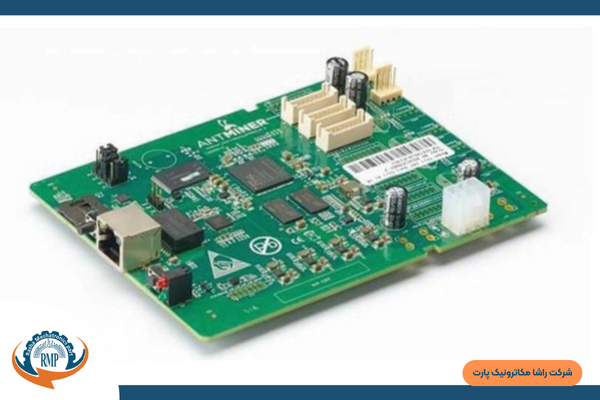

پیش از بحث تعمیر کنترل برد S9j لازم است مقداری شناخت از آن بدست آوریم. کنترل برد S9j نیز مانند هش برد آن از قسمت‌های مختلفی تشکیل شده است که این قسمت‌ها شامل قسمت تغذیه، قسمت پردازش، قسمت ارسال و دریافت اطلاعات و قسمت فن و کانکتور می‌باشد.مهمترین قسمت کنترل برد S9j پردازنده‌ی آن است (BGA IC) که وظیفه‌ی کنترل و پردازش اطلاعات دستگاه را بر عهده دارد.
مدار مجتمع یا آی سی BGA مجموعه‌ای متشکل از تعداد بالای ترانزیستور است که ترانزیستورها با استفاده از فناوری پیچیده و پیشرفته در داخل لایه‌های مختلفی از سیلیکون با ضخامت یکنواخت قرار گرفته‌اند.
دیگر قطعه مهم کنترل برد S9j قطعه حافظه NAND Flash می‌باشد حافظه قطعه ایست مبتنی بر تکنولوژی Nand که اطلاعات را با سرعت زیادی به BGA می‌فرستد و همچنین نوشتن اطلاعات بر روی این حافظه بسیار سریع‌تر از حافظه‌های Nor می‌باشد که در این تکنولوژی برخلاف تکنولوژی Nor اطلاعات به صورت تکه‌ای خوانده شده و نوشته می‌شود و به این دلیل کاربرد این نوع حافظه‌ها وسیع است.
مشکل پیدا نکردن آدرس IP ماینر
یکی از رایج‌ترین مشکلات کنترل برد S9j مشکل پیدا نکردنIP می‌باشد برای تعمیر کنترل برد S9j با این مشکل 2 راه حل وجود دارد.

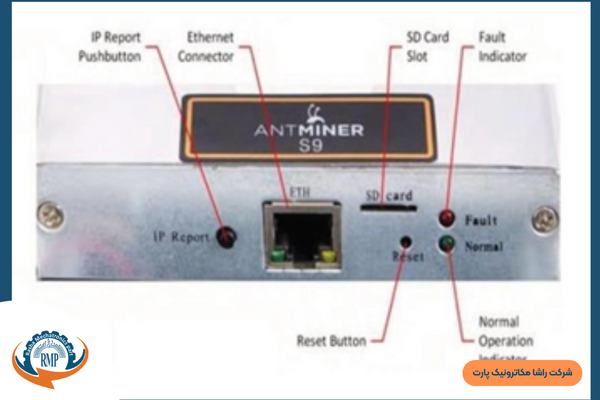

راه حل اول به صورت نرم‌افزاری می‌باشد به این صورت که دکمه‌یReset روی کنترل برد S9j را حدود 5 ثانیه نگه دارید تا دستگاه ریست شود اگر با این روش مشکل حل نشد از دکمه‌ی IP Report استفاده می‌کنیم همزمان با روشن کردن دستگاه دکمه را نگه داشته 5 ثانیه طول می‌کشد تا ماینر ریست شود
راه حل دیگر برای تعمیر کنترل برد S9j با استفاده از SD Card انجام می‌شود که به این عمل دانگرید downgrade می‌گوید عمل دانگرید به صورت زیر انجام می‌شود.
بر روی کنترل برد 4 عدد قطعه‌ی پلاستیکی دیده می‌شود که یک نوع جامپر می‌باشد

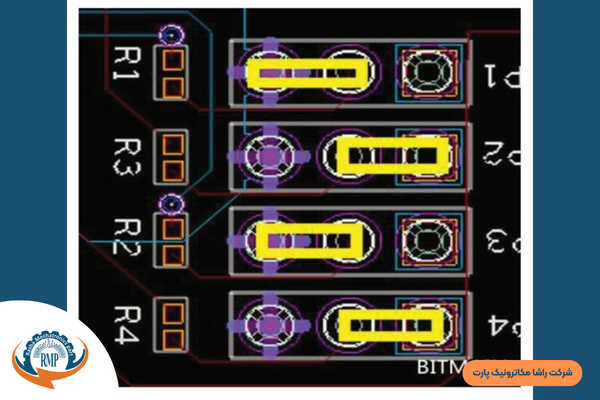

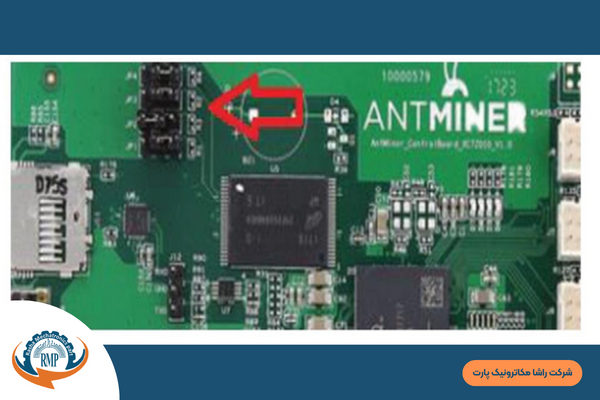

به طور ساده جامپر jumperیک قطعه با بدنه‌ی پلاستیکی هست که قطعه‌ای رسانا در آن وجود دارد که دو پین آن را به هم متصل می‌کند یا با برداشتن آن اتصال را حل می‌کند همانطور که در تصویر زیر مشاهده می‌کنید در کنار هر جامه نام آن نیز نوشته شده است j1, j2 , j3 , j4

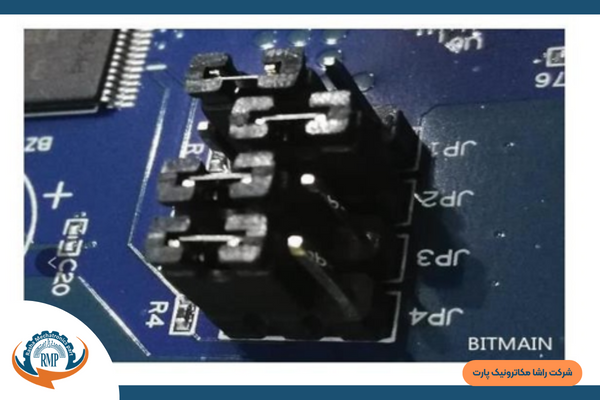

اگر خوب دقت کنید چیدمان جام پرها در حالت ابتدایی و آماده به کار مانند شکل زیر است.

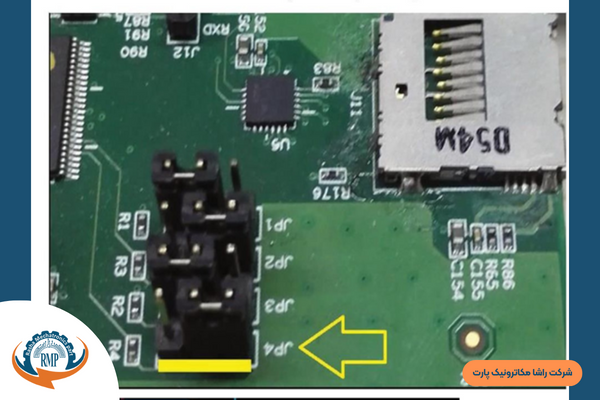

جامپر j4 را همانند تصویر زیر جابه‌جا کنید
دقت داشته باشید که در ورژن‌های قدیمی علاوه بر جامپر شماره‌ی 4 جامپر شماره‌ی 1 نیز باید جابه‌جا شود
سپس فایل فشرده شده را از سایت بیت مین به آدرس دانلود زیر دانلود می‌کنیم
http://file11.bitmain.com/shop-product/firmware/t9%2B%20-SD%20Tools.zip

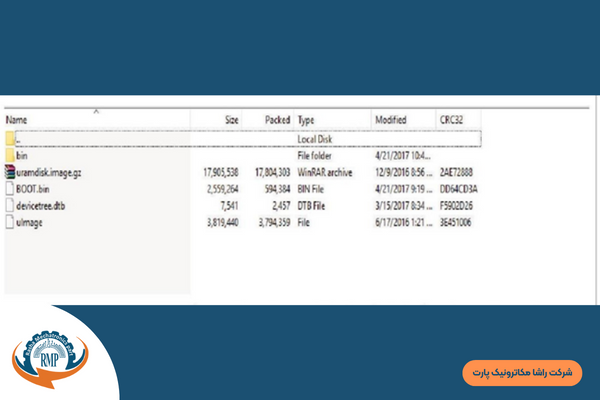

بعد از دانلود فایل آن را خارج کرده و محتویات آن را دقیقا مانند تصویر زیر داخل مموری کارت کپی کنید توجه کنید که وقتی مموری کارت در کامپیوتر باز می‌کنید محتویات زیر را ببینید
در نهایت مموری‌کارت را وارد دستگاه کنید و یک عدسد سوکت پاور به آن وصل کنید و دستگاه را روشن کنید صبر کنید تا زمانی که چراغ‌های سبز و قرمز همزمان با هم چشمک زد خواهند شد پس از آن چیزی در حدود 2 دقیقه صبر کنید
در مرحله‌ی بعد کنترل برد S9j را خاموش کنید و جامپر j4 را به حالت قبلی خود برگردانید
سپس کنترل برد S9j را روشن کنید همانطور که مشاهده می‌کنید دستگاه با نام T9+ شناسایی می‌شود
حال از داشبورد وارد قطعه‌ی upgrade شوید و فایل فریمور مورد نظر خود را وارد کنید
راه حل دوم برای تعمیر کنترل برد S9j به صورت سخت‌افزاری می‌باشد
در این روش Nand Flash کنترل برد S9j را دمونتاژ کرده و با استفاده از دستگاه پراگرمر Nand Flash را پروگرم کرده سپس قطعه را مونتاژ کنید

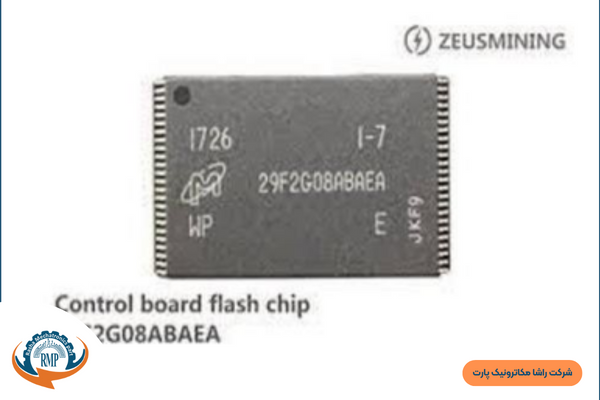

دقت داشته باشید نوع Nand Flash که پروگرم می‌کنید حتما از نوع 29 F2G08ABAEA باشد مانند تصویر زیر
پروگرم کردن Nand Flash
برای پروگرم کردن Nand Flash به دستگاه TNM و آداپتور مخصوص پروگرم آیسی نیاز است

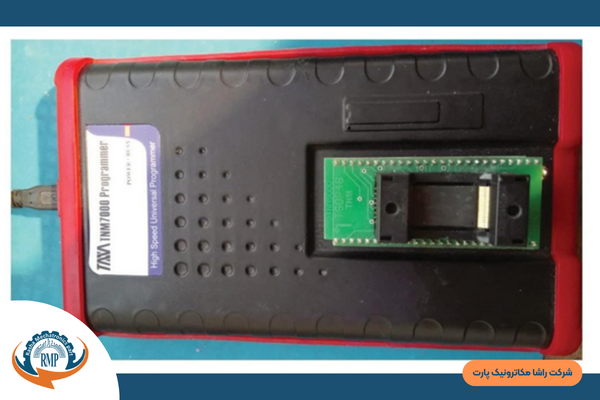

در تصویر زیر TNM و آداپتور پروگرامر را مشاهده می‌کنید که به چه شکل آداپتور بر روی TNM متصل می‌شود( به جهت آداپتور دقت شود)

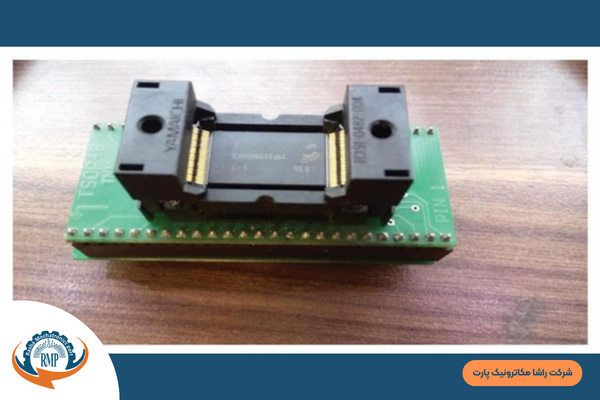

سپس Nand Flash در جهت صحیح همانطور که در تصویر زیر مشاهده می‌کنید بر روی آداپتور قرار می‌دهیم:
حتما به جهت و نحوه‌ی قرارگیری Nand Flash بر روی آداپتور دقت شود

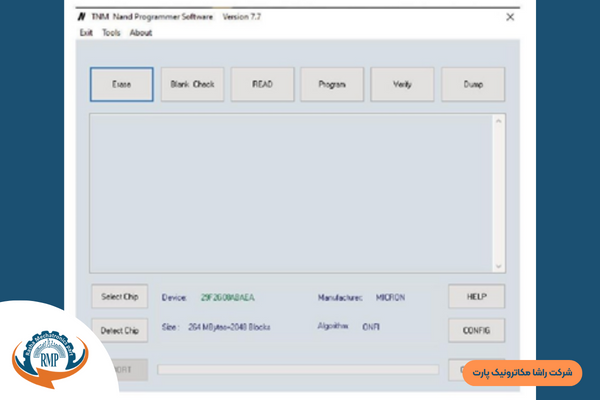

در مرحله‌ی بعدی نرم افزار مربوط به پروگرام Nand Flash را اجرا کنید که تصویری همانند تصویر زیر مشاهده می‌کنید
برای پروگرم کردن Nand Flash ابتدا باید نوع قطعه را مشخص کنید برای این کار گزینه‌ی Detect chip را انتخاب کرده و یا با انتخاب گزینه‌ی select chip به صورت دستی پارت نامبر آیسی را وارد کنید
در مرحله‌ی بعد گزینه‌ی Erase را انتخاب کنید و توجه داشته باشید که اگر Nand Flash به درستی بر روی آداپتور قرار نگرفته باشد شماره‌ی پایه‌هایی که آداپتور نتوانسته شناسایی کند را به صورت ارور دریافت می‌کنید
در صورت قرار گیری صحیح گزینه‌ی Yes را انتخاب کرده تا دستور Erase اجرا شود سپس گزینه‌ی Blank check را انتخاب کرده و در مرحله‌ی بعد گزینه‌ی Program را انتخاب می‌کنیم و فایل سالمی که از قبل Read گرفته شده را انتخاب کنید تا فرایند پروگرم آغاز شود
در آخر با انتخاب گزینه‌ی Verify فرآیند پروگرم آیسی Nand Flash تکمیل می‌شود
این مشکل در گاهی از مواقع به IC و ترانسفورماتور کنار پورت اترنت لن Ethernet LAN نیز برمی‌گردد

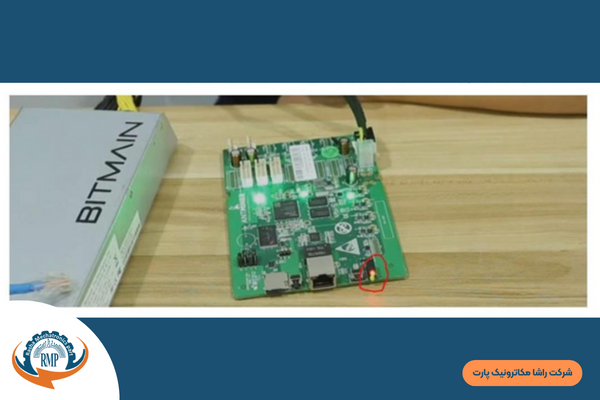

پورت اترنت دو چراغ دارد که یکی سبز و دیگری زرد است در حالت عادی چراغ زرد همیشه روشن است و چراغ سبز چشمک می‌زند اگر این حالت به هم بخورد یعنی مشکلی در شبکه وجود دارد برای حل این مشکل و تعمیر کنترل برد S9j باید آیسی و ترانس کنار پورت اترنت لن چک شود و در صورت نیاز تعویض شود

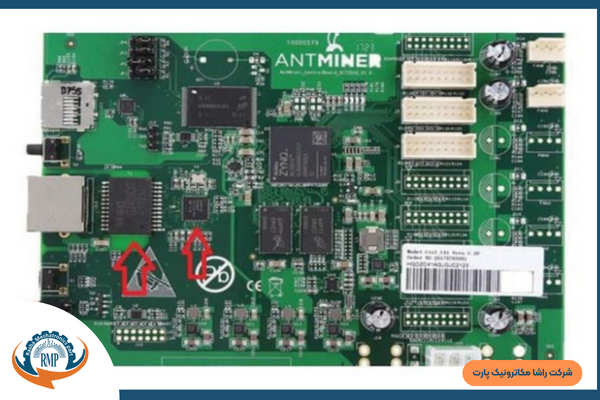

این دو قطعه را در تصویر زیر مشاهده می‌کنید
مشکل عدم شناسایی هش ریت ماینر
یکی از مشکلاتی که ممکن است در دستگاه‌های ماینر دیده شود، مشکل عدم شناسایی هش ریت است.
یکی از مشکلاتی که ممکن است باید باعث عدم شناسایی هش ریت ماینر شود مشکل استخر یا POOL در ماینر است. برای تعمیر ماینر S9j با این مشکل باید استخر را تغییر دهید.
ممکن است علت خرابی این مشکل شناسایی نشدن هش ریت ماینر مشکل فن دستگاه باشد در این حالت باید فن را تعویض کنید تا مشکل شما حل شود و یا ممکن است خرابی هش برد باعث اختلال در هش ریت شود
مشکل فن Error Fan

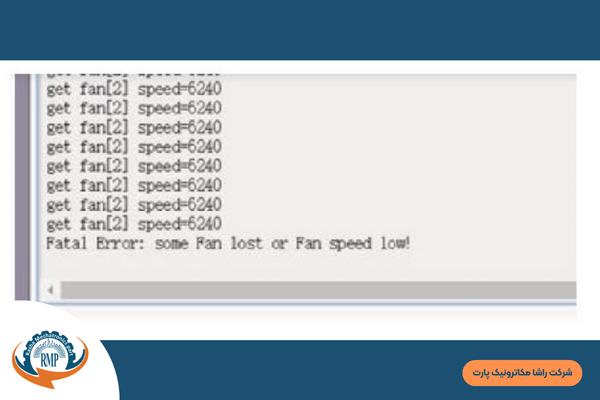

یکی دیگر از مشکلات کنترل برد S9j ارور فن می‌باشد که در قسمت kernel log به صورت تصویر زیر نمایش داده می‌شود
در تصویر بالا مشاهده می‌کنید که کانکتور فن 2 در حال کار کردن می‌باشد و مشکل از کانکتور فن 1 است برای حل این مشکل و تعمیر کنترل برد ماینر S9j ابتدا از غیر سولفاته شدن و تمیز بودن پایه‌های کانکتور فن روی کنترل برد مطمئن شوید سپس قطعات کنار کانکتور فن را چک کنید با استفاده از مولتی متر قطعات را چک اهم کرده و از اتصال قطعات به پد مطمئن شوید اگر ایرادی مشاهده شد آن قطعات را تعویض کنید این قطعات شامل دو خازن 100 نانو فاراد و دو مقاومت 10 کیلو اهم و ۴.۷ کیلو اهم می‌باشد همچنین از درست مونتاژ شدن پایه‌های Nand Flash نیز اطمینان حاصل کنید زیرا فرمان فن از این قطعه ارسال می‌شود.
مشکل کانکتور دیتا Flash adder
این مشکل در kernel log به صورت تصویر زیر مشاهده می‌شود
برای حل این مشکل باید از سالم بودن کانکتور دیتای هش برد و کابل دیتا اطمینان حاصل کنیم بعد از مطمئن شدن از سالم بودن آنها کانکتور دیتای کنترل برد S9j را QC کرده و اگر تغییر رنگ یا سولفاته شدن پایه‌ها مشاهده شد آن را برطرف کنید

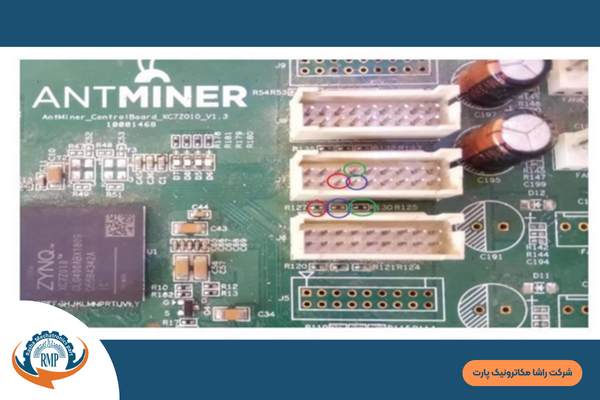

در مرحله‌ی بعد به سراغ سه مقاومت ۴.۷ کیلو اهم زیر کانکتور رفته و آن قطعات را چک اهم کرده و به این صورت که هر سه مقاومت به 3 پایه کانکتور دیتا متصل است با مولتی متر یکی ازپراپ ها روی پای کانکتور و دیگری روی مقاومت.
در تصویر زیر نحوه‌ی اتصال 3 مقاومت با سه پایه کانکتور را مشاهده می‌کنید
در مولتی متر باید مقدار ۴.۷ کیلواهم دیده شود به این صورت مشکل کانکتور رفع می‌گردد.
مشکل تغذیه

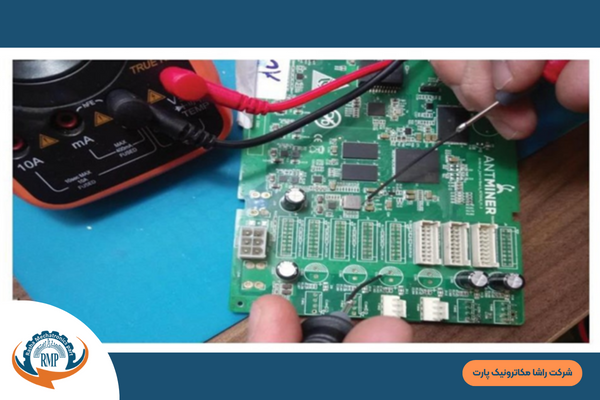

مشکل دیگری که در کنترل برد S9j رایج است مشکل تغذیه‌ی برد می‌باشد در ابتدای کار باید مولتی متر را در حالت اتصال کوتاه (تست بازر) قرار دهید سپس یکی از پراپ‌ها روی گراند (vss) و دیگری روی پایه‌یvdd خازن رگولاتور قرار دهیم طبق تصویر زیر
اگر مولتی متر اتصال کوتاه را نشان داد برد اتصال کوتاه شده است و برای رفع این مشکل باید با استفاده از مولتی متر تست چک اهم و به دنبال قطعه‌ای در آن (اکثرا خازن‌ها) که باعث این مشکل شده را پیدا کنید و آن را تعویض کرد اگر در موقع تست چک اهم متوجه شدید که اتصال کوتاه به قطعه‌یBGA مربوط می‌شود با تعویض آن مشکل اتصال کوتاه برد حل می‌شود حال اگر برد اتصال کوتاه نشده باشد باید در مرحله‌ی اول به سراغ سلف رگولاتور اصلی کنترل برد بروید که باید ولتاژ 1 ولت را نشان دهد اگر ولتاژ 1 ولت رگولاتور اصلی در مولتی متر مشاهده نشد در اکثر مواقع با تعویض رگولاتور یا مقاومت‌های کنار رگولاتور که در تصویر زیر مشاهده می‌کنید تغذیه‌ی کنترل برد S9j بر می‌گردد که به ترتیب سلف هر رگولاتور ولتاژ خاصی را باید نشان دهد
رگولاتور اصلی : ۱ ولت
رگولاتور اول: ۳.۳ ولت
رگولاتور دوم : ۱.۴ ولت
رگولاتور سوم : ۱.۸ ولت
رگولاتور چهارم : ۲.۴ ولت
اگر هر یک از رگولاتور ها ولتاژ مورد نظر خود را نشان نداد با تعویض همان رگولاتور و یا مقاومت‌های اطراف آن ولتاژ مورد نظر را نشان می دهد.

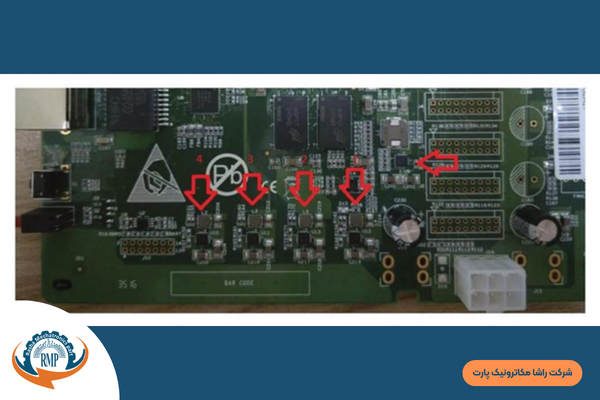

در بعضی از مواقع رگولاتور اصلی ولتاژ 1 ولت را نشان می‌دهد اما دیگر رگولاتورها ولتاژ مورد نظر را نشان نمی‌دهد که در این صورت قطعه تقسیم کننده‌ی ولتاژ بین رگولاتورهای 1 تا 4 (در تصویر زیر مشاهده می‌کنیم) و مقاومت‌های اطراف آن را چک کنید و در صورت نیاز آنها را تعویض کنید
توجه داشته باشید که اگر مقاومت‌هایی کنار رگولاتور اصلی با قطعه‌ی BGA ارتباط مستقیم دارند اگر این مقاومت‌ها مونتاژ نشده باشند یا سالم نباشند و یا به پد‌های برد متصل نباشند در صورت روشن نمودن کنترل برد BGA به شدت داغ شده و باعث سوختگی BGA می‌شود پس در موقع تست از سالم بودن مقاومت‌های کنار رگولاتور اصلی اطمینان حاصل فرمایید
مشکل روشن شدن LED Fault
این مشکل در مواقعی ظاهر می‌شود که قطعه‌ای در برد کم باشد یا درست متصل نباشد در بیشتر مواقع این مشکل بهNand Flash یا BGAیا سایر IC های کنترل برد برمی‌گردد که اتصالشان به برد درست انجام نشده باشد و یا معیوب باشد
برای حل این مشکل باید کنترل بر را به دقت QC و چک اهم کرد به خصوص خود آيسی های نامبرده که در تصویر زیر مشاهده می‌کنید و قطعات دور آنها که پایه‌های آنها درست به پد زیرین متصل باشد و یا پایه‌ها به هم متصل نشده باشد که در اکثر مواقع این مشکل به Nand Flash برمی‌گردد
در بالا که بتوان آیسی معیوب را پیدا کرد و با Resold و Reball کردن و یا تعویض آن قطعه مشکل Fault حل می‌شود.
منبع تغذیه power و تعمیر پاور S9j
دستگاه‌های ماینر همانند سایر وسایل الکتریکی برای تامین برق مورد نیاز خود احتیاج به منبع تغذیه دارند همانطور که از اسمش پیداست منبع تغذیه برق ورودی به داخل خود را ضعیف یا قوی‌تر می‌کند و به صورت تقسیم‌بندی مقدار انرژی الکتریکی مورد نیاز هر بخش یا قطعات از دستگاه را تامین می‌کند پاور دستگاهی برای تامین انرژی الکتریکی یک یا چند مصرف کننده می‌باشد

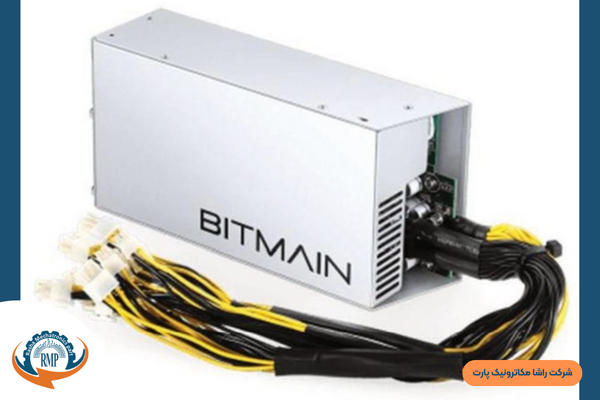

پاور S9j یعنی PSU مخفف power supply unit است که با اشاره به همین عملکرد واحد انرژی دارد
وظیفه‌ی پاورهای ماینر ساخت ولتاژ مورد نیاز ماینر ( 12 ولت برای دستگاه ماینر S9j) و حفظ جریان برق در زمان قطع برق است دستگاه‌های ماینر که استخراج رمز ارزهای دیجیتالی را انجام می‌دهند نیاز دارند که دستگاه ماینر به صورت دائم روشن باشد به همین دلیل در ماینرها از منبع تغذیه‌ی قدرتمند استفاده می‌کنند تفاوت تعمیر پاور ماینر ها و پاور رایانه‌های شخصی فقط در حفظ جریان برق برای مدت زمان طولانی می‌باشد این منبع‌های تغذیه برق بیشتری را برای پردازنده‌ها می‌فرستد به همین خاطر به آنها پاورهای پردازنده هم می‌گویند

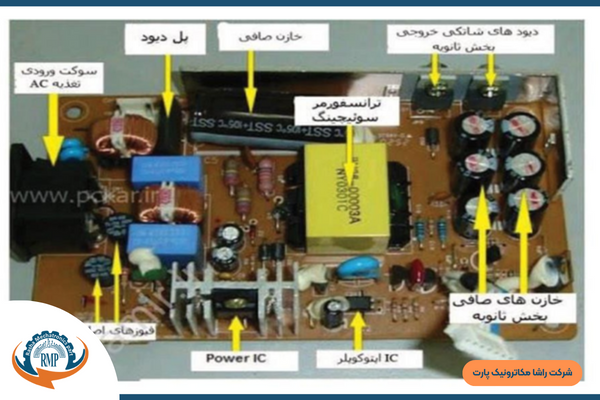

پاور S9j جریان متناوب ورودی را به جریان مستقیم خروجی برای استفاده از سایر قطعات سیستم تبدیل می‌کند در اصل وظیفه‌ی منبع تغذیه دریافت انرژی الکتریکی و تبدیل آن به جریان ولتاژ و بسامد مناسب جهت تغذیه‌ی بار مصرفی می‌باشد این دستگاه با نام‌های power pack و power converter و ps نیز شناخته می‌شود
اغلب منبع تغذیه نسبت به بقیه‌ی قطعات سخت‌افزاری عمر کمتری دارد و علت اصلی آن هم نوسانات برق و کارکرد زیاد آن است که باعث می‌شود منبع تغذیه‌ی شدیدا داغ شود و در آخر باعث خرابی اجزای آن می گردد. به همین دلیل برای حل مشکل و تعمیر پاور S9j بر روی منابع تغذیه خنک کننده‌های وجود دارد که تا گرما ایجاد شده از قطعات الکتریکی داخل پاور را به بیرون انتقال دهد و دمای آن را کاهش دهد .
مهمترین واحد منبع تغذیه بر حسب وات می‌باشد که حداکثر میزان توان واقعی آن می‌باشد توان واقعی یعنی مقدار توانی که یک منبع تغذیه می‌تواند به صورت عادی تولید نماید و آن منبع تغذیه می‌تواند حداکثر توان گرفته شده از آن را تولید کند.
صفحه وضعیت Miner Status

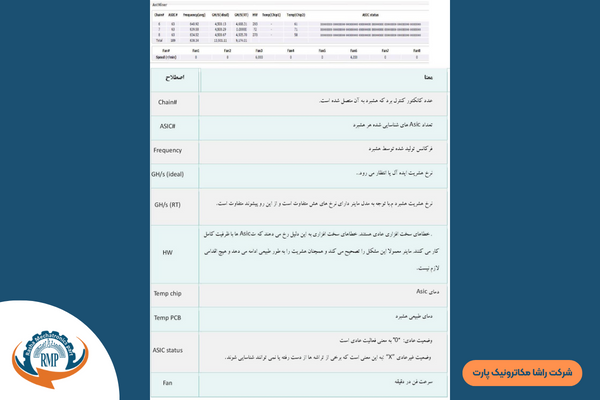

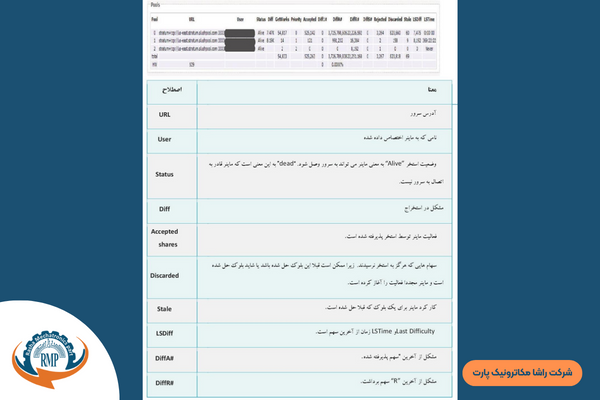

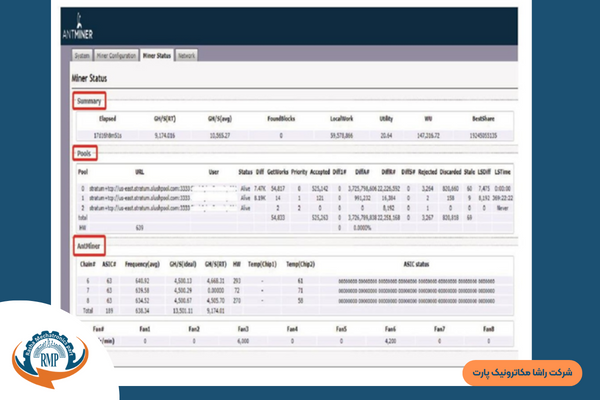

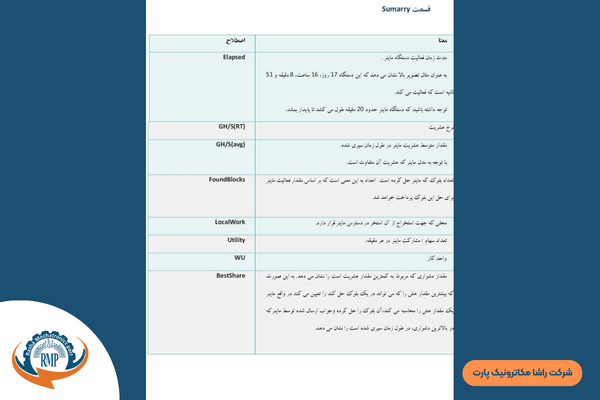

هنگامی که وارد دستگاه ماینر خود شوید و صفحه‌ی Miner Status را باز کنید بسیاری از اختصارات و عبارت ناآشنا را مشاهده می‌کنیم حال به معنای اختصارات و اعداد مشاهده شده در تب Miner Status میپردازیم.
- Summary
- Pools
- Antminer
