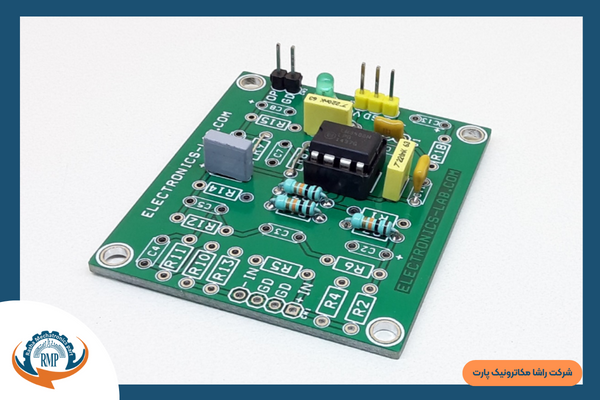

نحوه مونتاژ برد dip و آشنایی با قطعات dip

 برد DIP به معنای "Dual In-line Package" است. این اصطلاح به نوع خاصی از بسته‌بندی (پکیج) برای قطعات الکترونیکی اشاره دارد. برد DIP معمولاً برای مدارهای چاپی و قطعات الکترونیکی استفاده می‌شود که دارای پایه‌های اتصال دوطرفه (دو ردیف از پایه‌ها در هر طرف) هستند که این پایه‌ها در سوراخ‌های متالیزه (رسانا) قرار می‌گیرند. در این مقاله به  با انواع قطعات dip همچنین به  بررسی نحوه مونتاژ برد dip  می پردازیم .

این نوع از بسته‌بندی معمولاً شامل پایه‌هایی است که برای اتصال قطعات الکترونیکی به برد مدار چاپی (PCB) استفاده می‌شوند. پایه‌های DIP ممکن است برای قطعات مختلف الکترونیکی مانند تراشه‌ها، مقاومت‌ها، ترانزیستورها و دیگر قطعات استفاده شوند.

برد DIP نوعی از پکیج‌های الکترونیکی است که قبلاً رایج بوده و هنوز هم در برخی از دستگاه‌های قدیمی مورد استفاده قرار می‌گیرد، اما در بسیاری از محصولات الکترونیکی جدید، پکیج‌های SMD (Surface Mount Device) جایگزین شده‌اند زیرا کوچک‌تر و فضای کمتری را اشغال می‌کنند و امکانات متفاوتی را ارائه می‌دهند.





تفاوت قطعات dip و smd

علاوه بر ساختار پایه‌های آن در نوع قرارگیری آن روی برد الکترونیکی نیز هست. قطعات dip بر روی پد‌های سوراخ متالیزه قرار گرفته و دسترسی به پایه‌های آن از تمام لایه‌های برد (در بردهای دو لایه از هر دو طرف و در بردهای چند لایه در تمام لایه‌ها) امکان پذیر است. کشیدن ترک (مسیرهای رسانای مسی) در برد‌های با قطعات dip‌ آسان‌تر است اما فضای بیشتری از برد اشغال شده و برد نهایی ابعاد بزرگ‌تری دارد که این هزینه ی تولید را نیز افزایش می‌دهد. برای آشنایی با برد smd چیست مقاله قرار گرفته در سایت با این موضوع را مطالعه فرمایید.

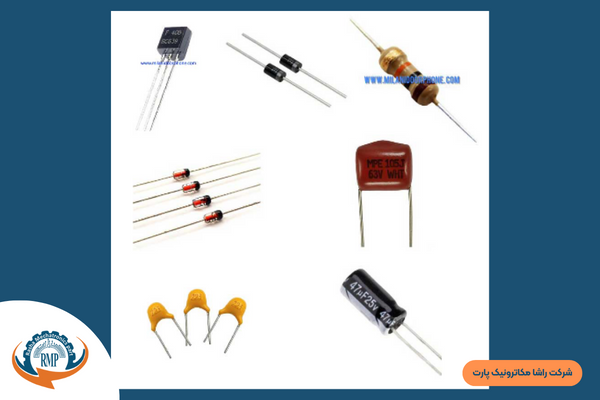

تصویر زیر نمونه ای از قطعات dip است:

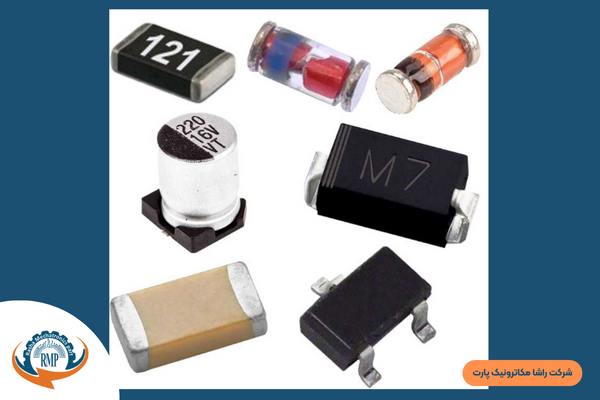

و قطعات smd نیز به صورت شکل زیر است:







بیشتر بخوانید: مونتاژ آی سی bga



مونتاژ برد dip

برای استفاده از قطعات dip هنگام مونتاژ برد dip سیم قلع، هویه و هوای داغ و نیز روغن لحیم مورد نیاز است. پس از جایگزاری قطعات dip بر محل مورد نظر پایه‌های آن به صورت مرتب قلع کاری می‌شود. مراحل مونتاژ قطعات dip به صورت زیر می‌باشد.





ایرادات ممکن حین مونتاژ برد dip ( مونتاژ قطعات dip)

  • قلع زیاد: زدن قلع زیاد که باعث حجیم شدن قلع روی پایه می‌شود از استاندارد مونتاژ خارج است.
  • قلع کم: قلع کم در هنگام مونتاژ ممکن است باعث عدم اتصال پایه به پد و عدم کار کردن برد شود.
  • قلع داغ: زیاد نگه داشتم هویه در محل پایه هنگام مونتاژ قطعه dip ممکن است ضمن آسیب به برد الکترونیکی به قطعه نیز آسیب وارد کند.
  • قلع سرد: حالتی که به دلیل خوب مونتاژ نشدن قطعه رخ می‌دهد. در این حالت معمولا قلع به صورت مات دیده می‌شود و ممکن است راسانایی خود را از دست داده و در عملکرد برد خلل ایجاد کند.
  • اتصال کوتاه: اگر دو پایه نزدیک به هم هنگام مونتاژ به یک دیگر متصل شوند دچار اتصال کوتاه می‌شوند. این کار باعث اختلال در عملکرد برد و آسیب رسیدن به برد در برخی مواقع می‌شود.

جمع‌بندی و نتیجه‌گیری

قطعات الکترونیکی که هنگام قرار گیری روی برد داخل سوراخ‌های متالیزه قرار میگیرند و از تمام لایه‌ها به آن دسترسی وجود دارد قطعات dip نامیده می‌شود. یادگیری انواع قطعات dip ,، پکیج‌های مختلف آن و نحوه مونتاژ برد dip  می‌تواند مهارت ما را در طراحی و تعمیرات برد‌ الکترونیکی بسیار بالا ببرد.
